飛び火認定
耐火構造に用いる耐火屋根下地の上には、屋根勾配が30度以内、かつ指定の断熱材*1（厚さ50mm以下）で、指定の防水材料*2は施工できますが、それ以外の構造・仕様で施工を行う場合は、国土交通省の認定書が必要となります。
| *1 指定の断熱材 | ： | ポリスチレンフォーム、ポリスチレンフォーム、硬質ポリウレタンフォームその他これらに類する材料を用いたもの |
|---|---|---|
| *2 指定の防水材 | ： | アスファルト防水工法、改質アスファルトシート防水工法、塩化ビニル樹脂系シート防水工法、ゴム系シート防水工法、塗膜防水工法 |
《参考》告示 平12建告 第1365号
防火地域又は準防火地域内の建築物の屋根の構造方法を定める件
建築基準法（昭和25年法律第201号）第63条の規定に基づき、防火地域又は準防火地域内の建築物の屋根の構造方法を次のように定める。
| 第１ | 建築基準法施行令（昭和25年政令第338号。以下「令」という。）第136条の2の2各号に掲げる技術的基準に適合する屋根の構造方法は、次に定めるものとする。
|
|---|---|
| 第２ | 令第136条の2の2第一号に掲げる技術的基準に適合する屋根の構造方法は、第1に定めるもののほか、難燃材料で造るか、又はふくこととする。 |
サンタックIBシート 下地別飛火認定仕様一覧
以下の仕様は飛火認定されておりますので、ダウンロードしてご利用下さい。
金属下地・コンクリート下地屋根
| 支持部材 (下地種類／規格・ほか) |
断熱材 (種類／厚み) |
絶縁シート | 防水シート | 認定番号 | ダウンロード・詳細図 |
|---|---|---|---|---|---|
| デッキプレート／JIS G 3352 フラットデッキプレート／JIS G 3302 フラットデッキプレート／JIS G 3317 フラットデッキプレート／JIS G 3321 フラットデッキプレート／JIS G 3323 フラットデッキプレート／MSTL-0069 フラットデッキプレート／MSTL-0070 |
ポリイソシアヌレートフォーム板 （JIS A 9511、JIS A 9521） ／35～150（3層以下） |
ガラスクロスシート | サンタックIBシート | DR-1922-1 機械的固定工法 断熱材：アキレス㈱ |
|
| DR-1923-1 機械的固定工法 断熱材：倉敷紡績㈱ |
|||||
| 押出法ポリスチレンフォーム断熱材 （JIS A 9521） ／50～100 |
ガラスクロスシート | サンタックIBシート | DR-2006-1 機械的固定工法 断熱材：カネカケン テック㈱ |
||
| 押出法ポリスチレンフォーム断熱材 （JIS A 9521） ／150 |
ガラスクロスシート | サンタックIBシート | DR-2001-1 機械的固定工法 断熱材：カネカケン テック㈱ |
||
| 軽量発泡コンクリートパネル／厚さ50以上 鉄筋コンクリート／厚さ50以上 プレキャストコンクリート板／厚さ40以上 |
押出法ポリスチレンフォーム保温版 （JIS A 9511） ／25～150（3層以下） 押出法ポリスチレンフォーム断熱材 （JIS A 9521） ／25～150（3層以下） |
ガラスクロスシート | サンタックIBシート | DR-1921-1 機械的固定工法 |
木造建築物屋根
| 支持部材 (断面寸法／間隔) |
野路板・下地材 (種類／厚み・何枚張／かさ密度・他) |
断熱材 (種類／厚み) |
絶縁シート | 防水シート | 認定番号 | ダウンロード・詳細図 |
|---|---|---|---|---|---|---|
| 木製 30×30以上／455以下 | 構造用合板／18以上・2枚張／（9以上+9以上） |
ー | ー | サンタックIBシート | DR-0151-1 接着工法・ 機械的固定工法 |
|
| 木製 30×30以上／500以下 | 構造用合板／12以上・1枚張 |
押出法ポリスチレン フォーム保温版 （JIS A 9511） ／25 |
ガラスクロスシート | サンタックIBシート | DR-0492-1 機械的固定工法 |
|
| 木製 30×30以上／1,000以下 鋼製 ［-60×30×1.6以上／1,000以下 鋼製 C-60×30×10×1.6以上／1,000以下 鋼製 □-50×50×1.6以上／1,000以下 |
普通合板・構造用合板／18以上・1枚張 硬質木毛セメント板／20以上・1枚張／1.0以上 普通木毛セメント板／20以上・1枚張／0.4以上 硬質木片セメント板／18以上・1枚張／0.9以上 普通木片セメント板／30以上・1枚張／0.6以上0.9未満 |
ー | ー | サンタックIBシート | DR-1912 機械的固定工法 |
|
| 普通合板・構造用合板／15以上・1枚張 硬質木毛セメント板／15以上・1枚張／1.0以上 普通木毛セメント板／15以上・1枚張／0.4以上0.7未満 硬質木片セメント板／15以上・1枚張／0.9以上 普通木片セメント板／30以上・1枚張／0.6以上0.9未満 |
押出法ポリスチレン フォーム保温版 （JIS A 9511） ／25～150（3層以下） 押出法ポリスチレン フォーム断熱材 （JIS A 9521） ／25～150（3層以下） |
ガラスクロスシート | サンタックIBシート | DR-1911-1 機械的固定工法 |
||
| 普通合板・構造用合板／12以上・1枚張 普通合板・構造用合板／18以上・2枚張／（9以上+9以上） 硬質木毛セメント板／15以上・1枚張／1.0以上 普通木毛セメント板／15以上・1枚張／0.4以上0.7未満 硬質木片セメント板／12以上・1枚張／0.9以上 普通木片セメント板／30以上・1枚張／0.6以上0.9未満 |
ポリイソシアヌレート フォーム板 （JIS A 9521） ／20～150（3層以下） |
ー | サンタックIBシート | DR-2031 機械的固定工法 断熱材：㈱イノアック コーポレーション |
||
| ー | CLT(直交集成板)／36以上・1枚張／3層3プライ以上 | ー | ガラスクロスシート | サンタックIBシート | DR-2043 機械的固定工法 |
|

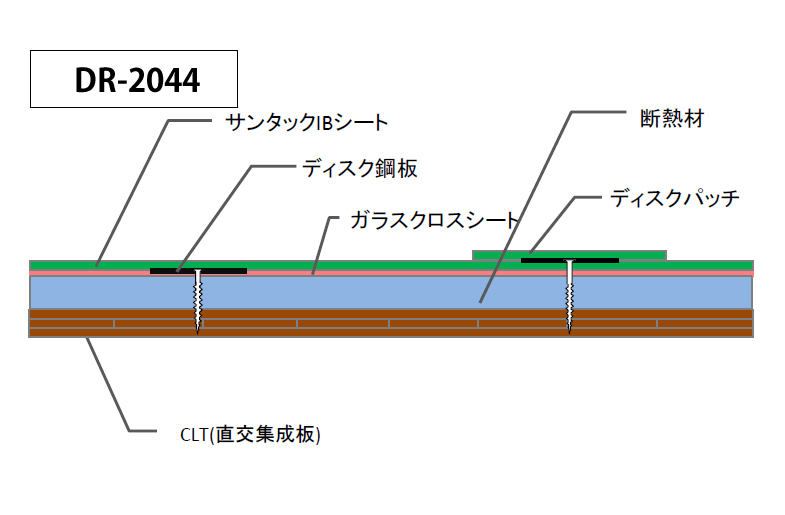

| CLT(直交集成板)／36以上・1枚張／3層3プライ以上 | 押出法ポリスチレン フォーム断熱材 （JIS A 9521） ／20～200（5層以下） |
ガラスクロスシート | サンタックIBシート | DR-2044 機械的固定工法 |
※飛び火認定仕様は、現時点での最新情報のみ記載しております。詳細はメーカーにお問い合せください。
